中国的研究人员继续寻求改善骨骼再生的方法，并将其发现发表在“低温双传递支架的3D打印中，从而通过增强血管生成改善骨骼再生”。关于骨再生的新技术，已经出现了许多项目，尤其是在过去的五年中，随着3D打印在主流中变得更加根深蒂固，生物打印也在不断发展，骨再生一直充满挑战，尽管生物打印作为一个领域仍然相对较新，但由于尝试了新材料，纳米管和创新结构，已经取得了令人印象深刻的进步。
细胞活力通常是最大的问题。组织工程学虽然如今变得越来越成功，但仍然是一个极其微妙的过程，因为细胞不仅必须在实验室中生长，而且还必须在实验室中维持。因此，科学家一直在努力改善支架等结构，因为在大多数情况下，它们负责支持正在打印的细胞。在这项研究中，作者强调了在骨再生中同时需要“出色的成骨和血管生成”。

      在这种情况下，研究人员采用了低温3D打印技术，其中，液体和固体之间的相变被用来触发聚合反应，从而生成可以维持其形状的极其柔软的物体。作者使用β-磷酸三钙（β-TCP）和含有成骨肽（OP）的复合乳胶油墨的组合3D打印双重递送支架。低温3D打印通常涉及在低温下3D打印凝胶状材料，以使其以固体形式沉积，或者在制造时冻结打印的半液体结构。这些方法通常导致组织工程更可行的结构，并且在过去的几年中在研究中变得越来越流行。在这里，研究人员在冰水浴中搅拌TCP材料30分钟（因此称为“低温”），然后将其与OP组合在一起并在专用打印机中进行打印。然后将得到的支架冷冻干燥以除去任何水和与OP混合的复合乳液油墨。然后将支架包被在含有胶原的血管生成肽（AP）中，在37℃下胶凝30分钟，并在室温下干燥。使用OP旨在促进成骨或骨骼生长，而AP则旨在促进血管生成，即新血管的形成。

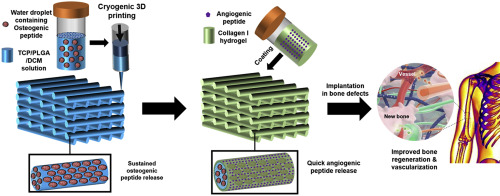

       通过低温3D打印和随后的水凝胶涂层制造AP和OP交付的TCP / PLGA复合支架的示意图。可以将支架植入骨缺损中以诱导所需的血管形成改善的骨再生。

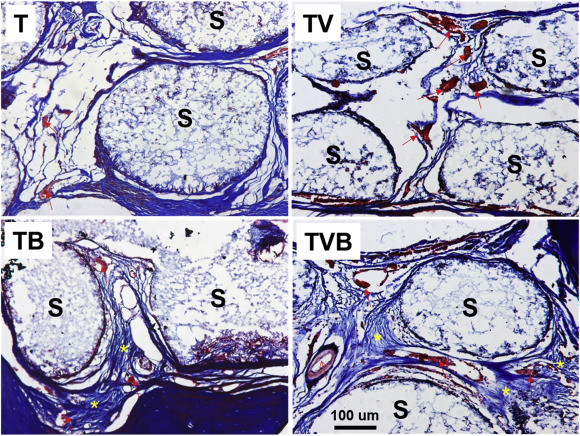

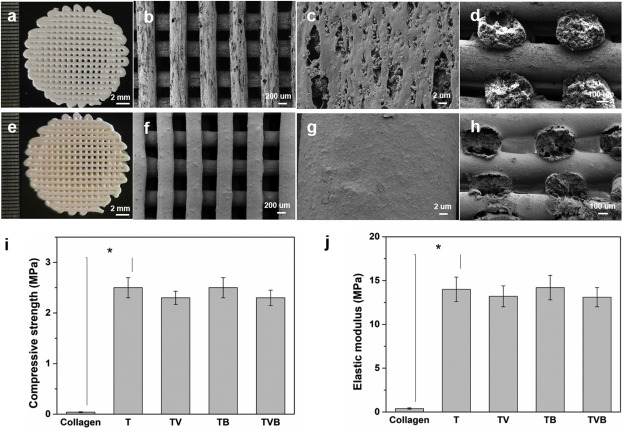

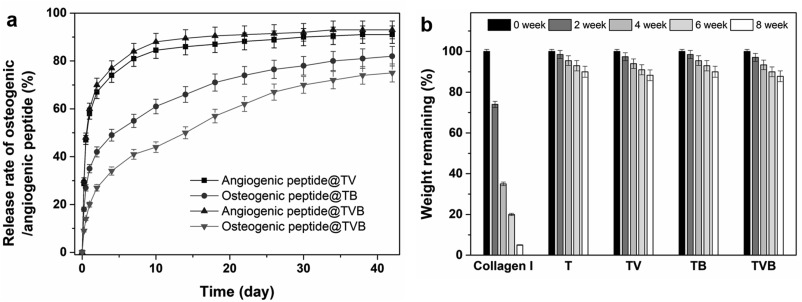

          在对材料进行表征的过程中，连同体外和体内研究，研究人员发现，在大鼠身上进行测试时，双肽输送支架可“改善新的骨形成”，并改善组织中的血管形成。在研究机械性能时，研究人员发现胶原蛋白I水凝胶的抗压强度和弹性模量低，而T和TB支架的强度和弹性模量与人体骨骼更接近。还发现胶原蛋白I水凝胶在骨骼组织工程支架（即TV和TVB支架）上的进一步涂层，仅观察到压缩强度和弹性模量略有降低，这表明低温3D打印骨骼组织工程研究人员解释说：“涂有胶原蛋白I水凝胶薄层的支架在机械上适合修复/再生缺损的骨组织。”
